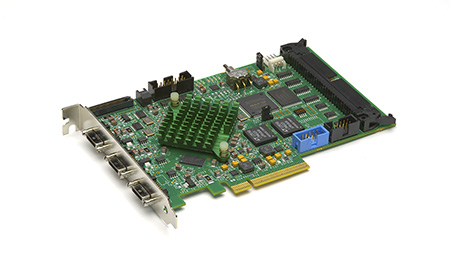

BitFlow制作的Camera Link幀抓取器提高了接口的質量、靈活性和穩健性。Camera Link規范也在不斷發展：增加了80位（10-tap）模式、Power over Camera Link (PoCL)、新連接器以及新的分接格式。Axion-CL使用Cyton-CXP的后端：StreamSync DMA引擎和緩沖管理器，以及全新的PCle Gen 2.0接口，DMA針對現代計算機進行了優化。

虛擬幀抓取器

Axion最多支持兩個相機。在雙相機模式下， Windows和應用程序就像兩個完全獨立的幀抓取器。這簡化了多個相機的設置，因?yàn)槊總€(gè)相機都是分開處理的。當然，如果需要，相機可以在內部同步，但是它們也可以獨立運行。兩個相機不必具有相同的分辨率、幀速率、觸發模式、甚至是分接格式。

StreamSync

StreamSync系統由采集引擎和緩沖管理器組成。StreamSync系統從頭開始完全重新設計幀采集器的采集和DMA部分。

StreamSync功能：

>>通過幀之間的快速切換，有效支持可變大小的圖像

>> 采集屬性的每幀控制（特別是AOI）

>> 圖像排序的硬件控制

>> 增強的調試功能

>> 對按需緩沖區分配的有效支持

>> 恢復丟棄的數據包（在輸入端或DMA端）

PCI Express Gen 2.0接口

Axion-CL具有Gen 2.0 x4 PCI Express總線接口。Gen 2.0 PCle總線使用相同的占位面積和連接器，使Gen 1.0總線的數據速率加倍。Axion-CL完全向后兼容Gen 1.0主板，但數據速率減半。

相機控制和I/O

由GUI相機文件編輯實用程序(CamEd)支持，Axion-CL可以獲取固定或可變大小的圖像，并具有可編程的ROI子窗口功能。該板為連接到電路板的每個相機提供全套相機控制信號（CC1、CC2、CC3、CC4）和同步輸入（LVAL、FVAL、PCLK、觸發器和編碼器），最多可連接兩個相機。盡管可以通過設置編碼器/觸發器的信號來驅動所有相機，但這些信號是獨立的。還有大量可編程通用輸出和輸入，與相機的時序無關。
I/O信號可以路經許多內部和外部目標處，提供業界前所未有的靈活路徑。此外，還有單獨的硬件I/O信號，可以連接到外部源或從外部源連接。最后，每個CL相機都有一套這些信號，可以獨立運行。Axion-CL板不僅支持簡單的觸發模式，還支持復雜的、特定于應用程序的觸發以及控制與硬件環境的交互。

>> 符合Camera Link 2.0標準

>> 最多支持兩個相機

>> 支持基本、中等、全、80位（10tap）CL相機

>> 支持高達85MHz的CL時鐘

>> 支持從兩個80位/85MHz相機同時捕獲

>> 行業標準SDR Camera Link連接器

>> 支持PoCL和非PoCL攝像頭

>> 支持雙連接器PoCL

>> 支持安全電源，全面保護所有電源線

>> 相機可以精確同步，也可以獨立運行

>> PCI Express x4 Gen 2.0接口（也適用于x8和x16插槽）

>> 兼容PCI Express Gen 1.0插槽

>> 每個相機擁有單獨的I/O口

>> 從幀抓取器到相機觸發器都具備高確定性和低延遲性

>> 支持與所有相機同時通信

>> Windows為每個相機“看到”一個單獨的幀抓取器

>> 不需要板載內存

>> StreamSync采集引擎優化了采集和DMA之間的同步

>>StreamSync緩沖管理器最大化DMA通道效率

>> 從線掃相機獲取可變長度幀

>> 獲取遠遠超出4GB屏障的圖像序列

>> 沒有幀速率限制

>> 用于外部控制采集的觸發器和編碼器

>> 用于相機控制的可編程信號發生器（每個相機獨立）

>> 正交編碼器支持包括復雜的觸發方案

>> 編碼器分頻器/倍頻器

>> Windows和Linux的驅動程序、實用程序和示例

>> 支持32位和64位平臺

>> 大多數第三方處理環境的驅動程序（例如HALCON、LabView、VisionPro、MATLAB等）

>> GenlCam支持控制和捕獲

>> 符合RoHS標準
